PC ROUTER

PC Router merupakan Router yang di buat dari sebuah PC yang dijadikan Fungsi Router yang dijanlakan dengan sistem operasi dan kebanyakan sistem operasi yang digunakan adalah berbasis OS (Operation System) Linux sehingga biasa di sebut Linux Based Router.

PC Router atau Linux Based Router sebenarnya sangat banyak sekali variannya baik yang berbayar/komersil maupun yang Free/open source. Yang komersil seperti Mikrotik OS, LogixOS/Neology, Gibraltar Dll, dan yang Free/open source

seperti MonoWall, Pfsense, Smothwall Express, IPCop, Linktrack, DD-WrtX86, OpenWRTX86, Freesco dan masih banyak lagi lainnya. Jikapun berbayar/komersil tidak lebih dari US $ 100 dibandingkan jika harus membeli peralatan Hardware yang harganya (apalagi di Mark-Up) bikin kita menghela nafas panjang-panjang sambil geleng-geleng kepala sambil mengatakan “Betapa Borosnya Negeri ini”.
Apa keuntungan yang bisa diperoleh jika menggunakan PC router ini:

•  Jika digunakan oleh instansi pemerintah atau ISP atau Personal maka tindakan tersebut merupakan tindakan yang tepat karena anda telah melakukan efisiensi besar-besaran. Karena apa ? PC bekas dapat anda gunakan seperti pentium 486 atau Pentium 1 artinya tidak perlu membeli lagi, sedangkan OS PC Router tidak perlu beli yang commercial cukup digunakan yang free/open source saja karena kemampuan dan feature yang open source juga sudah mampu mengalahkan yang commercial dan Router Ternama.

• Memiliki kemampuan/feature yang luar biasa seperti yang dimiliki oleh peralatan Router hardware Ternama yang harganya puluhan juta bahkan ratusan juta rupiah.

• Kemampuan processing dengan speed yang tinggi karena ditangani oleh kecepatan processor PC, memori PC, Mainboard PC, Harddisk PC dan lain-lain. Coba anda bandingkan Speed Processor Router Hardware yang kecepatannya Cuma 175 - 350 MHz saja. Coba bandingkan jika menggunakan MainBoard Via Evia Processor Onboard Cyrix 2,8GHz yang berharga sangat murah.

• Hardwarenya sangat mudah untuk di upgrade seperti layaknya PC. Dan untuk USB Wireless bisa di deteksi secara plug & Play tanpa harus merestart PC khususnya Linux Based Router Free BSD OS Pfsense.

• Instalasi yang sangat mudah dan tidak membutuhkan waktu yang lama (pengalaman saya menginstall PC Router tidak lebih dari 5 menit saja). Instalasi dapat menggunakan CD-ROM tapi yang lebih mudah dapat ditulis langsung dengan Phisicalywrite langsung dari OS Windows.

• Pada salah satu OS PC Router (Pfsense) yang mempunyai kemampuan mendukung USB WLAN yang dapat dijadikan Access Point. Sedangkan OS Router PC yang lain juga memiliki feature sebagai Virtual AP, Client Bridge, repeater, Wireless Client Dll. Tergantung dari ciri khas/feature dari OS PC Router tersebut seperti Lintrack atau DD-WRTX86.

ARTIKEL ISO OSI

pengertian dari saya  , , ,
ISO adalah kepanjangan dari (Internatioal Standardization Organization) .ISO didirikan pada 23 febuari 1947. subsistem komuikasi dibagi menjadi tujuh lapisan. Pembagian ini untuk menentukan berbagai macam fungsi dan system operasi .

OSI adalah kepanjangan dari (Open System Interconnection), model OSI dibagi menjadi 7 lapisan,masing mempunyai kegunaan masing-masing .

untuk lebih jelasnya baca artikel dibawah ini  , , , :-)

International Organization for Standardization (ISO)

adalah badan penetap standar internasional yang terdiri dari wakil-wakil dari badan standar nasional setiap negara. Pada awalnya, singkatan dari nama lembaga tersebut adalah IOS, bukan ISO. Tetapi sekarang lebih sering memakai singkatan ISO, karena dalam bahasa Yunani isos berarti sama (equal). Penggunaan ini dapat dilihat pada kata isometrik atau isonomi.

Didirikan pada 23 Februari 1947, ISO menetapkan standar-standar industrial dan komersial dunia. ISO, yang merupakan lembaga nirlaba internasional, pada awalnya dibentuk untuk membuat dan memperkenalkan standardisasi internasional untuk apa saja. Standar yang sudah kita kenal antara lain standar jenis film fotografi, ukuran kartu telepon, kartu ATM Bank, ukuran dan ketebalan kertas dan lainnya. Dalam menetapkan suatu standar tersebut mereka mengundang wakil anggotanya dari 130 negara untuk duduk dalam Komite Teknis (TC), Sub Komite (SC) dan Kelompok Kerja (WG).

Meski ISO adalah organisasi nonpemerintah, kemampuannya untuk menetapkan standar yang sering menjadi hukum melalui persetujuan atau standar nasional membuatnya lebih berpengaruh daripada kebanyakan organisasi non-pemerintah lainnya, dan dalam prakteknya ISO menjadi konsorsium dengan hubungan yang kuat dengan pihak-pihak pemerintah. Peserta ISO termasuk satu badan standar nasional dari setiap negara dan perusahaan-perusahaan besar.

ISO bekerja sama dengan Komisi Elektroteknik Internasional (IEC) yang bertanggung jawab terhadap standardisasi peralatan elektronik.

Penerapan ISO di suatu perusahaan berguna untuk:

• Meningkatkan citra perusahaan
• Meningkatkan kinerja lingkungan perusahaan
• Meningkatkan efisiensi kegiatan
• Memperbaiki manajemen organisasi dengan menerapkan perencanaan, pelaksanaan, pengukuran dan tindakan perbaikan (plan, do, check, act)
• Meningkatkan penataan terhadap ketentuan peraturan perundang-undangan dalam hal pengelolaan lingkungan
• Mengurangi resiko usaha
• Meningkatkan daya saing

Model referensi ISO (International Standardization Organization) merupakan salah satu aturan standar yang dikeluarkan oleh badan pembuat aturan dan standar untuk komunikasi komputer. Model referensi ISO menggunakan metode lapisan sebagai model referensi. Semua subsistem komunikasi dibagi menjadi tujuh lapisan untuk menentukan berbagai macam fungsi dan sistem operasi. Model yang digunakan dalam sistem komunikasi data dikenal dengan OSI (Open Sistem Interconnection) tujuh layer.
Lapisan-lapisan tersebut memiliki dua fungsi, yaitu Network Dependent dan Application Oriented. Fungsi Network Dependent terdapat pada tiga lapisan terendah, yaitu pada lapisan fisik, lapisan data link, dan lapisan jaringan. Sedangkan fungsi Application Oriented terdapat pada lapisan transport, lapisan session, lapisan presentasi, dan lapisan aplikasi. Kedua fungsi ini akan menghasilkan tiga lingkungan operasi yang berbeda, yaitu :
Network environment
Berhubungan dengan protokol dan standar yang berkaitan dengan berbagai macam tipe jaringan komunikasi data.
OSI environment
Di dalamnya berisi network environment (dalam lingkungan jaringan) yang dilengkapi juga dengan protokol application oriented sebagai standar bagi sistem komputer agar dapat berkomunikasi antara satu dengan yang lainnya secara terbuka.
Real sistem environment
Berisi OSI environment dan berkaitan dengan pembuat yang mempunyai hak software serta layanan yang dibuatnya untuk membentuk suatu informasi terdistribusi yang sedang dalam pemrosesan.
OSI sangat berperan dalam mengidentifikasi sistem komputer untuk melaksanakan pengolahan dan penyaluran data.
Struktur model OSI dibagi atas tujuh lapisan (layer), yang masing-masing lapisan mempunyai fungsi dan aturan tersendiri. Tujuan dari pembagian lapisan adalah untuk mempermudah pelaksanaan standar tersebut secara praktis dan untuk memungkinkan fleksibilitas, dalam arti apabila terjadi perubahan pada salah satu lapisan maka tidak akan mempengaruhi pada lapisan yang lain.

Open System Interconnection (OSI)

Masalah utama dalam komunikasi antar komputer dari vendor yang berbeda adalah karena mereka mengunakan protocol dan format data yang berbeda-beda. Untuk mengatasi ini, International Organization for Standardization (ISO) membuat suatu arsitektur komunikasi yang dikenal sebagai Open System Interconnection (OSI) model yang mendefinisikan standar untuk menghubungkan komputer-komputer dari vendor-vendor yang berbeda.

Layer-layer tersebut disusun sedemikian sehingga perubahan pada satu layer tidak membutuhkan perubahan pada layer lain. Layer teratas (5, 6 and 7) adalah lebih cerdas dibandingkan dengan layer yang lebih rendah; Layer Application dapat menangani protocol dan format data yang sama yang digunakan oleh layer lain, dan seterusnya. Jadi terdapat perbedaan yang besar antara layer Physical dan layer Application.

Fungsi layer

1. Layer Physical

Ini adalah layer yang paling sederhana; berkaitan dengan electrical (dan optical) koneksi antar peralatan. Data biner dikodekan dalam bentuk yang dapat ditransmisi melalui media jaringan, sebagai contoh kabel, transceiver dan konektor yang berkaitan dengan layer Physical. Peralatan seperti repeater, hub dan network card adalah berada pada layer ini.

2. Layer Data-link

Layer ini sedikit lebih “cerdas” dibandingkan dengan layer physical, karena menyediakan transfer data yang lebih nyata. Sebagai penghubung antara media network dan layer protocol yang lebih high-level, layer data link bertanggung-jawab pada paket akhir dari data binari yang berasal dari level yang lebih tinggi ke paket diskrit sebelum ke layer physical. Akan mengirimkan frame (blok dari data) melalui suatu network. Ethernet (802.2 & 802.3), Tokenbus (802.4) dan Tokenring (802.5) adalah protocol pada layer Data-link.

3. Layer Network

Tugas utama dari layer network adalah menyediakan fungsi routing sehingga paket dapat dikirim keluar dari segment network lokal ke suatu tujuan yang berada pada suatu network lain. IP, Internet Protocol, umumnya digunakan untuk tugas ini. Protocol lainnya seperti IPX, Internet Packet eXchange. Perusahaan Novell telah memprogram protokol menjadi beberapa, seperti SPX (Sequence Packet Exchange) & NCP (Netware Core Protocol). Protokol ini telah dimasukkan ke sistem operasi Netware. Beberapa fungsi yang mungkin dilakukan oleh Layer Network

• Membagi aliran data biner ke paket diskrit dengan panjang tertentu
• Mendeteksi Error
• Memperbaiki error dengan mengirim ulang paket yang rusak
• Mengendalikan aliran

4. Layer Transport

Layer transport data, menggunakan protocol seperti UDP, TCP dan/atau SPX (Sequence Packet eXchange, yang satu ini digunakan oleh NetWare, tetapi khusus untuk koneksi berorientasi IPX). Layer transport adalah pusat dari mode-OSI. Layer ini menyediakan transfer yang reliable dan transparan antara kedua titik akhir, layer ini juga menyediakan multiplexing, kendali aliran dan pemeriksaan error serta memperbaikinya.

5. Layer Session

Layer Session, sesuai dengan namanya, sering disalah artikan sebagai prosedur logon pada network dan berkaitan dengan keamanan. Layer ini menyediakan layanan ke dua layer diatasnya, Melakukan koordinasi komunikasi antara entiti layer yang diwakilinya. Beberapa protocol pada layer ini: NETBIOS: suatu session interface dan protocol, dikembangkan oleh IBM, yang menyediakan layanan ke layer presentation dan layer application. NETBEUI, (NETBIOS Extended User Interface), suatu pengembangan dari NETBIOS yang digunakan pada produk Microsoft networking, seperti Windows NT dan LAN Manager. ADSP (AppleTalk Data Stream Protocol). PAP (Printer Access Protocol), yang terdapat pada printer Postscript untuk akses pada jaringan AppleTalk.

6. Layer Presentation

Layer presentation dari model OSI melakukan hanya suatu fungsi tunggal: translasi dari berbagai tipe pada syntax sistem. Sebagai contoh, suatu koneksi antara PC dan mainframe membutuhkan konversi dari EBCDIC character-encoding format ke ASCII dan banyak faktor yang perlu dipertimbangkan. Kompresi data (dan enkripsi yang mungkin) ditangani oleh layer ini.

7. Layer Application

Layer ini adalah yang paling “cerdas”, gateway berada pada layer ini. Gateway melakukan pekerjaan yang sama seperti sebuah router, tetapi ada perbedaan diantara mereka. Layer Application adalah penghubung utama antara aplikasi yang berjalan pada satu komputer dan resources network yang membutuhkan akses padanya. Layer Application adalah layer dimana user akan beroperasi padanya, protocol seperti FTP, telnet, SMTP, HTTP, POP3 berada pada layer Application.

III. KOMPONEN JARINGAN DAN PROTOKOL LAYER

1. Layer 1 – Physical

Network components: Repeater Multiplexer Hubs(Passive and Active) TDR Oscilloscope Amplifier

Protocols: IEEE 802 (Ethernet standard) IEEE 802.2 (Ethernet standard) ISO 2110 ISDN

1. Layer 2 – Datalink

Network components: Bridge Switch ISDN Router Intelligent Hub NIC Advanced Cable Tester

Protocols: Media Access Control: Communicates with the adapter card Controls the type of media being used: 802.3 CSMA/CD (Ethernet) 802.4 Token Bus (ARCnet) 802.5 Token Ring 802.12 Demand Priority Logical Link Control error correction and flow control manages link control and defines SAPs 802.2 Logical Link Control

3. Layer 3 (Network)

Network components: Brouter Router Frame Relay Device ATM Switch Advanced Cable Tester

Protocols: IP; ARP; RARP, ICMP; RIP; OSFP; IGMP; IPX NWLink NetBEUI OSI DDP DECnet

4. Layer 4 – Transport

Network components: Gateway Advanced Cable Tester Brouter

Protocols: TCP, ARP, RARP; SPX NWLink NetBIOS / NetBEUI ATP

5. Layer 5 – Session

Network components: Gateway

Protocols: NetBIOS Names Pipes Mail Slots RPC

1. Layer 6 – Presentation

Network components: Gateway Redirector

Protocols: None

1. Layer 7 – Application

Network components: Gateway

Protocols: DNS; FTP TFTP; BOOTP SNMP; RLOGIN SMTP; MIME; NFS; FINGER TELNET; NCP APPC; AFP SMB

konan vs madara

Dibawah hujan konan berhadapan dengan tobi madara. "satu pertanyaan...apa yang menyakinkan kalian berdua mengkhianati aku?" tanya tobi. konan diam. "apakah kau benar-benar percaya uzumaki naruto begitu istimewa?" lanjut tobi. "dia personal yang bercahaya. karena itulah setiap orang yang ditemuinya... membawa bunga yang disebut harapan!" kata konan lalu berubah menjadi kertas.

"haha... kau memperlihatkan taringmu padaku, tapi kau masih memakai jubah itu. mungkin kau lupa dengan akatsuki?" kata tobi tenang. "akatsuki di dibuat oleh yahiko. awan merah di jubah melambangkan perang yang menghujani desa amegakure dengan darah. kau hanya memanfaatkannya. jubah ini merepresentasikan keadilan  untuk kami... dan bukan milikmu. dan rinnegan milik nagato, ninja amegakure. matanya juga bukan milikmu. matanya harta desa kami!" teriak konan langsung menyerang tobi dengan shuriken kertas.

"hehhehe... keduanya salah sayangku. saya akan memberi pencerahan padamu, karena kau akan mati" kata tobi dan shuriken hanya melewatinya. konan heran dengan kata2 tobi. "sayalah yang memacu yahiko membuat akatsuki dan sayalah yang memberikan nagato rinnegan.. jadi saya hanya mengambil milik saya kembali" kata tobi. konan terkejut mendengarnya.

"kau hanya wanita bodoh yg tak tahu apa-apa... tapi sekarang kau gadis kecil bodoh yang tahu dimana rinnegan nagato disembunyikan. dan yag harus saya lakukan adalah menangkapmu. jangan meremehkan kekuatan mata uchiha nak" kata tobi. konan membuat saya kertas dan terbang menyerang tobi. kertas-kertas menyelubungi tobi.

"dia mencoba mengelilingi ku sehingga aku tak bisa lolos ketika sedang dalam tubuh solid. baiklah, kau pasti punya rencana mari kita lihat aa itu."pikir tobi. konan muncul di depan tobi. dengan cepat tobi mencengkram leher konan. "berakhirlah kau" kata tobi bersiap menghisap konan ke pusaran matnya. tiba-tiba tobi terkejut "dia mencampur peledak dengan kertasnya..." pikir tobi.

"saya akan membawamu bersamaku ke dunia lain" kata konan yg berniat meledakkan diri sebelum terhisap seluruhnya ke mata tobi.

kilas balik di pikiran konan ke masa yahiko, nagato dan akatsuki muda lainnya.

Terlihat anak muda akatsuki berkumpul, di depan pemimpinnya yahiko, nagato dan konan. "banyak anggota kita yg tewas di sektor 7" lapor konan pada yahiko. "saya akan pergi dan melakukan pengintaian sore ini. semua daerah itu menjadi area perang gerilya.. kita harus bergerak" kata nagato. "kau harus istirahat nagato. kau terlalu memaksakan dirimu" kata yahiko.

 ku... tapi...."kata nagato terbata. "maksudku istirahatlah saya akan pergi" kata yahiko.

sewaktu yahiko akan berangkat. konan muncul dibelakannya "hati-hati yahiko. kau tak perlu melihat saya pergi, sana periksa luka nagato. dia anggota paling vital akatsuki! orang yg akan merubah negara ini dan dunia ini! semua kekhawatiranmu seharusnya untuk dia." kata yahiko. "tapi kau juga penting... semua orang yg bergabung dengan akatsuki karena peduli padamu.. nagato" kata konan.

"nagato.. akan menjadi jembatan bagi kita semua menuju kedamaian sesungguhnya, tugasku menjadi pendukung jembatan itu agar tetap kuat." kata yahiko. "negara kita masih menangis.. saya membencinya tapi sekarang saya ingin menyelamatkannya dari dasar hati saya yg paling dalam. ini sangat cengeng tapi itulah saya.. saya tak bs menghilangkannya" kata yahiko berangkat sendiri.

"tidak, dialah jembatan ke kedamaian sejati. keinginnanya sendiri yg akan menuntun kita" kata nagato muncul di belakang konan bersama anggota akatsuki lainnya. "nagato..." kata konan."kita semua percaya ada yahiko" kata anggota akatsuki lainnya. "mari berangkat semua" kata nagato. "yahiko dan nagato... saya akan jadi

 pendukung agar kedua jembatan kita kuat" pikir konan.



kembali ke pertempuran tobi vs konan.

setelah ledakan dan kabut mereda. terlihat tobi kehilangan lengan dan sebagian topengnya. "saya terlalu meremehkanmu.. kau adalah salah satu anggota akatsuki asli. kau mencoba meledakkan diri sendiri dan membunuh kita berdua waktu aku menghisapmu.. tapi kau gagal... saya lebih cepat darimu... saya menahan ledakannya.ngomong2 saya jga menyelamtkan kau juga... saya percaya ucapan terima kasih cukup.. " kata tobi.



"apa kau sudah selesai dengan rencana kecilmu?" tanya tobi. "satu pertanyaan madara" kata konan. "apa?" kata madara. "apa kau mengerti kenapa kami mengkhianatimu?" tanya konan. "tak ada petunjuk, itu masalahmu." kata tobi. "karena kau kegelapan, dunia tanpa cahaya hanya membuat bunga meranggas dan mati". konan merapal jutsu baru. air disekitar mereka berubah jadi kertas dan membelah. disegel di lautan kertas... sebuah teknik rahasia melindungi nagato!

Tutorial singkat ini cocok sekali buat Anda yang sedang membuat jaringan komputer atau anda yang sedang belajar Jaringan Komputer. OK tanpa panjang lebar kita mulai membahas.

Apa sih kabel UTP itu? Kabel UTP itu adalah kabel khusus buat transmisi data. UTPsingkatan dari “Unshielded Twisted Pair”. Disebut unshielded karena kurang tahan terhadap interferensi elektromagnetik. Dan disebut twisted pair karena di dalamnya terdapat pasangan kabel yang disusun spiral alias saling berlilitan.

Kabel UTP ada banyak merek yang beredar di pasaran, hanya saja yang terkenal bandel dan relatif murah adalah merek Belden – made in USA. Kalau mau yang lebih murah dan penggunaannya banyak, maka beli saja yang satu kotak, panjangnya sekitar 150 meter.

Konekktor

Konektor ini digunakan sebagai alat penghubung antara Kabel UTP dan LAN Card atau HUB/Swicth HUB/Router.

Konektornya ini bentuknya seperti colokan telepon hanya saja lebih besar. Nama untuk konektor ini adalah RJ-45.

Crimp Tool

Satu lagi yang sangat penting, Anda harus punya tang khusus buat memasang konektor ke kabel UTP, istilah kerennya adalah “crimp tool”. Alat ini gunanya untuk ‘mematikan’ atau ‘menanam’ konektor ke kabel UTP. Jadi sekali sudah di ‘tang’, maka sudah tidak bisa dicopot lagi konektornya.

LAN Tester

Dan untuk lebih memudahkan pengecekan Kabel UTP yang telah terpasang RJ 45 maka gunakan LAN Tester. Anda bisa membeli yang merek dari Taiwan saja agar lebih murah. Bentuknya seperti kotak dan ada lampu LED-nya delapan pasang dan bisa kedap-kedip.

OK sekarang peralatan udah siap, penulis mulai saja. Secara umum, pemasangan kabel UTP tersebut ada dua tipe, yaitu tipe straight dan tipecross. Disebut tipe straight soalnya masing-masing kabel yang jumlahnya 8 itu berkorespondensi 1-1, langsung. Sedangkan disebut cross soalnya ada persilangan pada susunan kabelnya.

Bingung? OK! Untuk tipestraight itu digunakan untuk menyambungkan kabel dari client ke hub sedangkan untuk tipe cross adalah untuk client langsung terhubung ke client (cpu to cpu) atau juga dari hub kehub.

Tipe Straight

Tipe ini adalah yang paling gampang dibuat. Kenapa? Soalnya langsung korespondensinya 1-1. Standar urutannya begini (dilihat dari lubang konektor, dari kiri ke kanan – lihat Gambar 4) : 2 oranye – 1 hijau – 2 biru – 1 hijau – 2 coklat . 2 oranye disini maksudnya pasangan oranye muda sama oranye tua dan seterusnya. Tapi tidak usah ikut standar pewarnaan itu juga sebenarnya tidak masalah. Yang penting urutan kabelnya. Misal ujung pertama urutan pin pertamanya oranye muda, maka ujung yang lain urutan pin pertamanya juga harus oranye muda, jadi antar ujung saling nyambung. Sebenarnya tidak semua pin tersebut digunakan.

Yang penting adalah pin nomor 1,2,3 dan 6. Jadi misal yang disambung hanya pin 1,2,3 dan 6 sedangkan pin yang lain tidak dipasang, tidak jadi masalah. Untuk lebih jelasnya silakan lihat gambar di bawah yang penulis foto dari sebuah buku.

Waktu akan memasangnya, maka potong ujung kabelnya, kemudian susun kabelnya trus diratakan dengan pisau potong yang ada pada crimp tool. Andak tidak perlu repot harus melepaskan isolasi pada bagian ujung kabel, karena waktu Anda memasukan kabel itu ke konektor lalu ditekan (pressed) dengan menggunakan crimp tool, sebenarnya saat itu pin yang ada di konektor menembus sampai ke dalam kabel. Perhatikan, agar penekannya (pressing) yang keras, soalnya kalau tidak keras kadang pin tersebut tidak tembus ke dalam isolasi kabelnya. Kalau sudah kemudian Anda test menggunakan LAN tester. Masukkan ujung ujung kabel ke alatnya, kemudian nyalakan, kalau lampu led yang pada LAN tester menyala semua, dari nomor 1 sampai 8 berarti Anda telah sukses. Kalau ada salah satu yang tidak menyala berarti kemungkinan pada pin nomor tersebut ada masalah. Cara paling mudah yaitu Anda tekan (press) lagi menggunakan tang. Kemungkinan pinnya belum tembus. Kalau sudah Anda tekan tetapi masih tidak nyambung, maka coba periksa korespondensinya antar pin udah 1-1 atau belum. Kalau ternyata sudah benar dan masih gagal, berarti memang Anda belum beruntung. Ulangi lagi sampai berhasil.

LAN TESTER – alat untuk memeriksa benar tidaknya sambungan kabel. Untuk tipe straight jika benar maka led 1 sampai 8 berkedip.

Berikut adalah gambar dari bawah dari ujung kabel UTP yang sudah dipasangi konektor dan berhasil dengan baik (urutan pewarnaan pinnya ikut standar):

Dan kalau yang ini tidak standar, coba perhatikan urutan warna pinnya, sangat tidak standar, tapi tetap saja bisa, yang penting korespondensinya satu satu (khusus tipe straight):

Tipe Cross

Untuk tipe cross itu digunakan untuk menyambungkan langsung antar dua PC, atau yang umumnya digunakan untuk menyambungkan antar hub. (misalnya karena colokan di hubnya kurang). Cara pemasangannya juga sebenarnya mudah, sama seperti tipe straight, pin yang digunakan juga sebenarnya hanya 4 pin saja, yaitu pin 1, 2, 3 dan 6. Yang berbeda adalah cara pasangnya. Kalau pada tipe cross, pin 1 disambungkan ke pin 3 ujung yang lain, pin 2 ke 6, pin 3 ke 1 dan pin 6 ke 2. Praktisnya begini, pada ujung pertama Anda bisa susun pinnya sesuai standar untuk yang tipe “straight”, sementara itu di ujung yang lain Anda susun pinnya sesuai standar buat tipe “cross”.Masih bingung? Begini cara mudahnya:Ujung pertama:

1. oranye muda
2. oranye tua
3. hijau muda
4. biru muda
5. biru tua
6. hijau tua
7. coklat muda
8. coklat tua

Maka di ujung yang lain harus dibuat begini:
1. hijau muda
2. hijau tua
3. orange muda
4. biru muda
5. biru tua
6. orange tua
7. coklat muda
8. coklat tua

Sudah agak lebih mengerti? Jadi disini posisi nomor 1, 2, 3 dan 6 yang ditukar. Nanti jika dites menggunakan LAN tester, maka nantinya led 1, 2, 3 dan 6 akan saling bertukar. Kalau tipe straight menyalanya urutan, sedangkan tipe cross ada yang lompat-lompat. Tapi yang pasti harus menyalasemua setiap led dari nomor 1 sampai 8.OK, selamat membangun jaringan komputer. Semoga Anda bisa berhasil sewaktu memasang konektor pada kabelnya. Semoga ilmu ini berguna buat Anda, soalnya waktu dulu penulis pertama kali membuat jaringan hasilnya lucu sekali, untuk mengupas kabelnya penulis masih menggunakan cutter, padahal sudah ada fasilitasnya di crimp toolnya. Tambah lagi ujung-ujungnya tiap kabel penulis kelupas lagi menggunakan cutter, padahal yang betul tidak perlu dikupas satu-satu, biarkan saja rata, karena nantinya apabila di ‘crimp tool’ maka pin tersebut masing-masing akan tembus ke dalam kabelnya. Semoga Anda tidak melakukan hal sama seperti penulis dulu.Demikian tulisan mengenai cara membuat sambungan kabel UTP untuk jaringan komputer. Semoga berguna bagi Anda semua. Terima kasih.

Jaringan komputer adalah sebuah sistem yang terdiri atas komputer, software dan perangkat jaringan lainnya yang bekerja bersama-sama untuk mencapai suatu tujuan yang sama. Tujuan dari jaringan komputer adalah:

• Membagi sumber daya: contohnya berbagi pemakaian printer, CPU, memori, harddisk
• Komunikasi: contohnya surat elektronik, instant messaging, chatting
• Akses informasi: contohnya web browsing

Agar dapat mencapai tujuan yang sama, setiap bagian dari jaringan komputer meminta dan memberikan layanan (service). Pihak yang meminta/menerima layanan disebut klien (client) dan yang memberikan/mengirim layanan disebut pelayan (server). Arsitekturini disebut dengan sistem client-server, dan digunakan pada hampir seluruh aplikasi jaringan komputer.

[sunting]Klasifikasi

Berdasarkan skala :

• Local Area Network (LAN): suatu jaringan komputer yang menghubungkan suatu komputer dengan komputer lain dengan jarak yang terbatas.
• Metropolitant Area Network (MAN): prinsip sama dengan LAN, hanya saja jaraknya lebih luas, yaitu 10-50 km.
• Wide Area Network (WAN): jaraknya antar kota, negara, dan benua. ini sama dengan internet.

Berdasarkan fungsi : Pada dasarnya setiap jaringan komputer ada yang berfungsi sebagai client dan juga server. Tetapi ada jaringan yang memiliki komputer yang khusus didedikasikan sebagai server sedangkan yang lain sebagai client. Ada juga yang tidak memiliki komputer yang khusus berfungsi sebagai server saja. Karena itu berdasarkan fungsinya maka ada dua jenis jaringan komputer:

• Client-server


  Yaitu jaringan komputer dengan komputer yang didedikasikan khusus sebagai server. Sebuah service/layanan bisa diberikan oleh sebuah komputer atau lebih. Contohnya adalah sebuah domain seperti www.detik.com yang dilayani oleh banyak komputer web server. Atau bisa juga banyak service/layanan yang diberikan oleh satu komputer. Contohnya adalah server jtk.polban.ac.id yang merupakan satu komputer dengan multi service yaitu mail server, web server, file server, database server dan lainnya.



• Peer-to-peer


  Yaitu jaringan komputer dimana setiap host dapat menjadi server dan juga menjadi client secara bersamaan. Contohnya dalam file sharing antar komputer di Jaringan Windows Network Neighbourhood ada 5 komputer (kita beri nama A,B,C,D dan E) yang memberi hak akses terhadap file yang dimilikinya. Pada satu saat A mengakses file share dari B bernama data_nilai.xls dan juga memberi akses file soal_uas.doc kepada C. Saat A mengakses file dari B maka A berfungsi sebagai client dan saat A memberi akses file kepada C maka A berfungsi sebagai server. Kedua fungsi itu dilakukan oleh A secara bersamaan maka jaringan seperti ini dinamakan peer to peer.

Berdasarkan topologi jaringan, jaringan komputer dapat dibedakan atas:

• Topologi bus

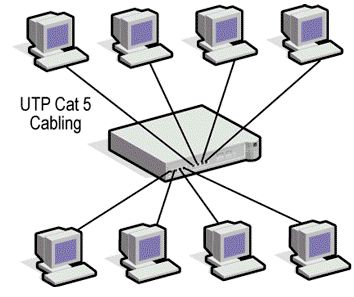

• Topologi bintang
• Topologi cincin
• Topologi mesh
• Topologi pohon
• Topologi linier

Berdasarkan kriterianya, jaringan komputer dibedakan menjadi 4 yaitu:

1. Berdasarkan distribusi sumber informasi/data
   • Jaringan terpusat


     Jaringan ini terdiri dari komputer klient dan server yang mana komputer klient yang berfungsi sebagai perantara untuk mengakses sumber informasi/data yang berasal dari satu komputer server

   • Jaringan terdistribusi


     Merupakan perpaduan beberapa jaringan terpusat sehingga terdapat beberapa komputer server yang saling berhubungan dengan klient membentuk sistem jaringan tertentu.





2. Berdasarkan jangkauan geografis dibedakan menjadi:
   • Jaringan LAN


     merupakan jaringan yang menghubungkan 2 komputer atau lebih dalam cakupan seperti laboratorium, kantor, serta dalam 1 warnet.



   • Jaringan MAN


     Merupakan jaringan yang mencakup satu kota besar beserta daerah setempat. Contohnya jaringan telepon lokal, sistem telepon seluler, serta jaringan relay beberapa ISP internet.



   • Jaringan WAN


     Merupakan jaringan dengan cakupan seluruh dunia. Contohnya jaringan PT Telkom, PT. Indosat, serta jaringan GSM Seluler seperti Satelindo, Telkomsel, dan masih banyak lagi.





3. Berdasarkan peranan dan hubungan tiap komputer dalam memproses data.
   • Jaringan Client-Server


     Pada jaringan ini terdapat 1 atau beberapa komputer server dan komputer client. Komputer yang akan menjadi komputer server maupun menjadi komputer client dan diubah-ubah melalui software jaringan pada protokolnya. Komputer client sebagai perantara untuk dapat mengakses data pada komputer server sedangkan komputer server menyediakan informasi yang diperlukan oleh komputer client.



   • Jaringan Peer-to-peer


     Pada jaringan ini tidak ada komputer client maupun komputer server karena semua komputer dapat melakukan pengiriman maupun penerimaan informasi sehingga semua komputer berfungsi sebagai client sekaligus sebagai server.





4. Berdasarkan media transmisi data
   • Jaringan Berkabel (Wired Network)


     Pada jaringan ini, untuk menghubungkan satu komputer dengan komputer lain diperlukan penghubung berupa kabeljaringan. Kabel jaringan berfungsi dalam mengirim informasi dalam bentuk sinyal listrik antar komputer jaringan.



   • Jaringan Nirkabel(WI-FI)


     Merupakan jaringan dengan medium berupa gelombang elektromagnetik. Pada jaringan ini tidak diperlukan kabel untuk menghubungkan antar komputer karena menggunakan gelombang elektromagnetik yang akan mengirimkan sinyal informasi antar komputer jaringan.
